На практиці гнучкий кабель вибирають там, де важливі надійність контакту та збереження цілісності жил при динамічній експлуатації. При підборі на https://cable.kyiv.ua/ua/ua-kabel-vvg/ звертають увагу на переріз, матеріал жил, тип ізоляції та оболонки, а також відповідність умовам монтажу та температурному режиму.
Основні сфери застосування включають підключення переносного обладнання, електроінструменту, подовжувачів, освітлювальних приладів, а також ділянки проводки з підвищеною ймовірністю вигину. У промислових умовах гнучкий кабель затребуваний для вузлів з вібрацією та рухомими елементами, де жорсткий провід може швидше пошкоджуватися.
Що таке гнучкий кабель: будова жил, ізоляція, оболонка та маркування

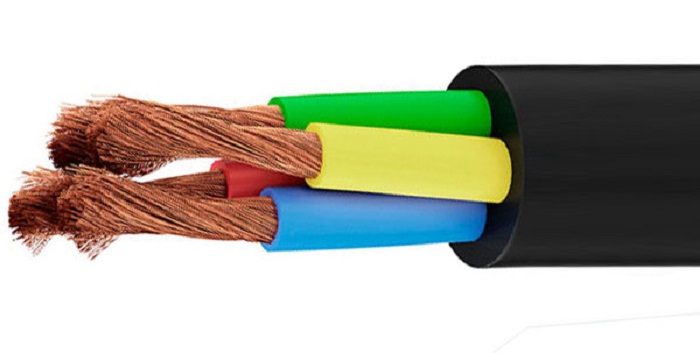

Ключова відмінність гнучкого кабелю від жорсткого – багатодротяна жила з великою кількістю тонких дротів, скручених у пучок. Така конструкція краще переносить вібрації та згинальні навантаження, знижуючи ризик перелому та обриву провідника при регулярній експлуатації.
Будова жила, ізоляція, оболонка та маркування
Жили в гнучкому кабелі зазвичай виконуються з міді і відносяться до підвищених класів гнучкості (багатодротяні). Чим тонше і більше окремих дротів у жилі, тим вища гнучкість та стійкість до багаторазового вигину. У багатожильних варіантах додатково використовуються заповнювачі або скручування, щоб кабель зберігав форму і рівномірно розподіляв навантаження.
Ізоляція кожної жили виконує відразу кілька завдань: електрична міцність, термостійкість та стійкість до стирання. Найчастіше використовується ПВХ-пластикат, гума чи сучасні полімерні композиції; вибір залежить від умов експлуатації (температура, вологість, контакт з оліями, вимоги до димо- та газовиділення). Колірна ідентифікація ізоляції спрощує монтаж та виключає помилки під час підключення.
Оболонка захищає внутрішні елементи від механічних впливів, вологи та побутових хімічних факторів. У гнучких кабелів оболонка зазвичай еластичніша, ніж у стаціонарних, щоб не «дубети» при вигинах і не розтріскуватися. У деяких виконаннях додатково передбачається екран або підсилювальні нитки для підвищення стійкості до перешкод і довговічності при постійному русі.
Маркування відображає призначення та конструкцію: матеріал жил, тип ізоляції та оболонки, рівень гнучкості, кількість жил та їх перетин. На оболонці також вказують виробника, стандарт і, при необхідності, експлуатаційні властивості (наприклад, знижений димовиділення). Для порівняння, кабель ВВГ на https://cable.kyiv.ua/ua/ зазвичай відноситься до силових кабелів стаціонарної прокладки та має конструкцію з жорсткішими жилами, що важливо враховувати при виборі рухомих підключень.
- Кількість жил та перетин визначають допустиме навантаження та падіння напруги.
- Матеріал і тип ізоляції/оболонки впливають на стійкість до температури, вологи та стирання.
- Клас гнучкості жил показує придатність до частих вигинів та вібрацій.
- Умови прокладання (у приміщенні, на вулиці, у кабель-каналі, у вузлах, що рухаються) задають вимоги до захисту та довговічності.
Де застосовується гнучкий кабель: переносні пристрої, рухомі вузли та часові лінії
Гнучкий кабель вибирають там, де провіднику потрібно витримувати часті вигини, переміщення та вібрації без пошкодження жил та ізоляції. Він підходить для ситуацій, коли обладнання не стоїть стаціонарно, а регулярно підключається, відключається або змінює положення.
На відміну від стаціонарних рішень, де частіше використовують кабель ВВГ на https://cable.kyiv.ua/ua/ua-gibcij-cabel/, гнучкі виконання орієнтовані на динамічні навантаження та зручність експлуатації. Це знижує ризик обриву жил, перегріву в місцях залому та передчасного виходу лінії з ладу.
Підключення переносних пристроїв
Найбільш типове застосування — живлення та підключення техніки, яку постійно переносять або використовують у різних зонах: електроінструмент, подовжувачі, переносні світильники, будівельне та сервісне обладнання. У таких випадках важливими є стійкість до багаторазових згинів, збереження контакту в місцях введення та можливість безпечно укладати провід за маршрутом без жорстких кріплень.
- ремонтні та монтажні роботи в побуті та на об’єктах;
- підключення переносних щитів, прожекторів, насосів, компресорів;
- живлення мобільних робочих місць та тимчасових постів.
При виборі враховують необхідний переріз, довжину, умови навколишнього середовища та допустиме механічне навантаження, щоб кабель не перегрівався при тривалій роботі та не пошкоджувався від тертя.
Рухомі вузли та механізми потребують провідників, розрахованих на регулярні рухи: вигин, скручування, вібрацію. Гнучкий кабель застосовують у ланцюгах керування та живлення для механізмів, де провід «працює» разом із пристроєм, а не просто лежить нерухомо.
- підключення приводів, верстатів, підйомних та комірних механизмов;
- вузли з вібрацією та коливаннями (вентиляція, насосні групи, виробничі лінії);
- з’єднання елементів, які періодично відкриваються/закриваються або переміщуються.
Для таких завдань особливо важливо уникати різких перегинів та натягу, а також застосовувати правильні введення та розвантаження від натягу, щоб продовжити термін служби лінії.
